乘達智能4路電話+1路百兆以太網

乘達智能4路電話+1路百兆以太網 電話光端機 規格書

本系列產品，是在該公司研制的專用超大規模集成電路的基礎上，研發的點對點光傳輸設備。此款產品提供1-4路電話接口；1路以太網接口（以太網帶寬為線速100M）；設備內部電路部分采用全數字電路，整機工作可靠、穩定，功耗低，集成度高，體積小，易于安裝維護。

• 基于自主知識產權的集成電路；

• 本端可以顯示遠端設備的光纖連接狀態；

• 語音口支持FXO/FXS，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連;

• FXO/FXS電話接口，支持來電顯示功能/反極性計費/傳真功能；

• 電話接口支持兩邊站點的相互放號功能；

• 1路以太網接口10M/100M，全/半雙工完全自適應，每路以太網口支持Auto-MDIX(交叉/直連線自適應)，帶寬線速100M（100M吞吐量測試零丟包）；

• 外置AC220/5-12V電源適配器，也可外置DC-48V/5-12V電源適配器；

• 電話接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波10/700μs 開路峰值輸出電壓6KV標準。



• 光纖部分

光口：1

光纖：單纖/雙纖

光纖接口：FC/SC/ST/LC(SFP)

波長：850nm/1310nm 多模；1310nm/1550nm 單模

無中繼傳輸距離：0~2Km(多模)；20~120Km(單模)

典型發射功率:

  單模1310/1550nm：≥-9dBm

  多模850nm：-18dBm

  多模1310nm: -25dBm

接受靈敏度范圍：-28dBm~- 40dBm

• FXS 用戶電話口

振鈴電壓：  75V
振鈴頻率：  25Hz
二線輸入阻抗： 600Ω(摘機)
回?fù)p：   20dB

• FXO 中繼口

振鈴檢測電壓：  35V
振鈴檢測頻率： 17Hz-60Hz
二線輸入阻抗： 600Ω(摘機)
回?fù)p：   20 dB

• 10/100M以太網接口

  協    議：    符合IEEE 802.3，IEEE 802.1Q(VLAN)

  速    率：    10/100M自適應，全/半雙工完全自適應

  MAC地址表： 可以學習4096個MAC地址

  物理接口：   RJ45座, 支持Auto-MDIX（交叉/直通線自適應）

• 電氣和機械特性

  系統電源：     AC180V ～260V；DC –48V；DC +24V

  功耗：   ≤5W

  外觀結構:       (長×寬×高)  485*138*45mm 機架式

• 環境指標

  工作溫度：  -10℃—+60℃

  儲存溫度：  -40℃—+85℃

  工作濕度：  0%—95%（無凝結）

  MTBF：   ＞100,000小時

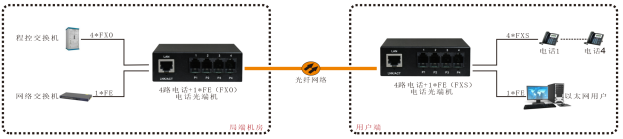

方案：
